Válvulas Contra Presión y Aliviadoras de presión
TOP VALVE
Diseñado para mejorar la precisión y seguridad
de su bomba de medición
|
TOP VALVE
Descripción
Válvulas
Contra Presión y aliviadoras de presión
nombradas Top Valve. Una nueva línea
de estilos de diafragma style, has sido presentada
por Primary Fluid Systems Inc. Nuevas características
incluye rango de presiones ajustables completamente
de 15-150 PSIG* y Liberador de aire integrado
para reducir dificultades de cebado de las
bombas de medición. Válvulas
Contra Presión y aliviadoras de presión
Top Valves están disponibles en 7 tamaños
de 1/4" hasta 2" NPT y ocho (8)
materiales de construcción. El diseño
del asiento de esta nueva línea de
válvulas amplía la vida normal
del diafragma.
-
PVC, CPVC, PVDF, PTFE, polipropileno,
Acero Inoxidable, Alloy 20, Hastelloy C
-
Diafragma de PTFE laminado
con EPDM
-
La perilla maneja limites de
presión hasta 150 psig
-
Perilla de color codificada
que indica medida a la vista
-
 Forma
Rectangular con puertos de montaje
-
Incorporado materiales de vía
puerto de medición (se puede quitar
fácilmente para esta opción)
-
Diseño del resorte provee
constante ajuste de presión a un rango
de (15-150 PSIG*)
-
Diafragma de larga vida
-
Rango de 15-150 PSIG*
-
Liberador de aire integrado
y Puerto medidor opcional
-
Disponibles en 2 puertos de
entrada y 3 puertos en línea de configuraciones
-
Disponibles en: PVC, CPVC, PVDF,
PTFE, polipropileno, Acero Inoxidable, Alloy
20, Hastelloy C
-
7 tamaños (1/4"
- 2" NPT)
-
Perilla de color codificada
que indica medida a la vista
*Las presiones bajo 15 PSIG requieren
el diafragma elastomérico de goma
Note: Certificación para CRN está
disponible en ciertas válvulas. , por favor
contacte a la fabrica por precios y disponibilidad.
Válvulas
Contra Presión y Aliviadoras de Presión
TOP
VALVE
Información de Dimensiones
 � Dimensiones están aproximadamente para la altura basada sobre la
válvula predeterminada a 50 PSIG
** para válvulas aliviadoras de presión de cuerpo plástico adicione 0.25" a las dimensiones
"A" y "D" excepto al tamaño de 1 1/2"
Nota:
Las dimensiones son el mismo estándar que las válvulas contra presión y aliviadoras excepto como está indicado arriba.
Válvulas Contra Presión y Aliviadoras de Presión TOP VALVE
Tasas de Flujo
Capacidad de Flujo a través de la válvula TOPE, Contra presión / anti-sifón y aliviadora de presión. Bajo condiciones de flujo continuos: @ 50 PSI con agua a temperatura ambiente.
|
Size
|
1/4"
|
1/4" / 1/2"
|
1/2"
|
3/4"
|
1"
|
1 1/2"
|
2"
|
|
Tasa de Flujo USGPM
|
4
|
4
|
6
|
8
|
14
|
25
|
40
|
Nota:
Capacidades se incrementara con presión si la presión es doblada, la tasa de flujo será aproximadamente el doble, para válvulas con capacidades de flujo pulsante, use aproximadamente un 1/3 de
la tasa de flujo data.
Válvulas Contra Presión y Aliviadoras de Presión TOP VALVE

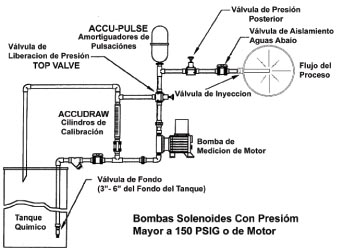

Instalaciones típicas
Las instalaciones que se muestran a continuación corresponden con una instalación típica a manera de ejemplo únicamente. Consulte su departamento de ingeniería para la instalación
apropiada de su aplicación o llame a Primary Fluid Systems Inc para asesoría.
(coloque el ratón sobre la foto para agrandarla)
(coloque el ratón sobre la foto para agrandarla)
|
