TOP阀门- 背压阀和安全阀

描述:

TOP 阀门-背压阀和安全阀
专门设计用于增强计量泵的精准和安全。


背压阀和卸压阀称为TOP阀。普耐美流体系统有限公司推出一系列隔膜式的顶阀。新的特点包括可以彻底的从15-150PSIG*(10.55公斤/平方厘米)进行压力调节,内置的空气释放和计量泵一起来减少启动困难。

TOP阀门- 背压阀和安全阀有七种尺寸,从1/4" 到2" NPT 螺纹和八种浸润结构材料。此系列阀门的底座设计极大的延长了隔膜的正常寿命期望。

  • 阀体材料有PVC, CPVC, PVDF, 特富龙, PP, SUS316L不锈钢, 20号合金, 哈氏合金C;

  • 隔膜由特富龙层压在EPDM(三元乙丙橡胶);

  • 压力限制在150 psig的限位;

  • 易于识别型号:在把手位置用颜色标明;

  • 带安装孔的方形设计;

  • 内置的仪表口塞子,易于安装仪表;

  • 弹簧设计提供持续的压力调节(从15-150PSIG*);

  • 隔膜超长寿命;

  • 压力调节范围:0 - 150 PSIG*(0-10.55KG/CM^2);

  • 内置空气释放和仪表可选安装孔;

  • 2个离线安装孔和3个在线安装孔的配置;

  • 7种尺寸选择(1/4" - 2" NPT)。

*在压力小于15 PSIG的情况下,需要使用橡胶弹性体隔膜.

注意:某些型号的阀门有CRN号码。有关价格和库存,请联系工厂

TOP阀门-背压阀和安全阀
尺寸信息:

总尺寸(英寸)

入 / 出

压力释放

入/出 口

释压口

尺寸

*A**

B

C

D**

E

F

NPT

NPT

1/4"

5.750

2.500

2.250

0.650

1.125

1.250

1/4"

1/4"

1/4" x 1/2" plastic

5.750

2.500

2.250

0.650

1.125

1.125

1/2"

1/2"

1/4" x 1/2" metal

5.750

2.500

2.250

0.650

1.125

1.125

1/2"

1/4"

1/2"

6.500

3.500

2.750

0.900

1.375

1.750

1/2"

1/2"

3/4"

6.500

3.500

2.750

0.900

1.375

1.750

3/4"

3/4"

1"

7.000

4.000

3.000

1.300

1.500

2.000

1"

1"

1 1/2"

7.750

4.125

3.250

1.687

1.625

2.063

1 1/2"

1"

2"

8.250

4.125

3.750

1.948

1.875

2.063

2"

1 1/2"


尺寸是根据工厂设定50PSIG的时候的大致尺寸。 ** 对塑料的卸压阀增加0.25’’. "A" 和 "D" 除开 1 1/2" 的尺寸。

注意:

除了上面特别注明的除外,所有背压阀和卸压阀的尺寸是相同的。








TOP阀门-背压阀和安全阀 流量:

流量是根据在室温50PSIG压力条件下连续的流动情况下测定的。

尺寸

1/4"

1/4" / 1/2"

1/2"

3/4"

1"

1 1/2"

2"

流量 (美国加仑/分钟)

4

4

6

8

14

25

40

注意:
流量会随着压力的升高而增加。如果压力加倍,流量也大约会加倍。. 如果是脉动的流体,大约会使用1/3左右的给定流量。

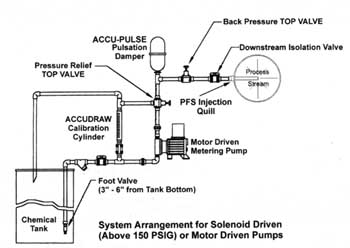

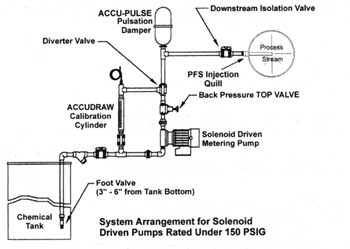

TOP阀门-背压阀和安全阀
典型安装


以下安装方式是典型的安装方式样板。请联系工程技术人员或与我们联系以取得最好的安装方式。

(点击图片放大)


(点击图片放大)
